طراحی بدنه دستگاه دایود جراحی

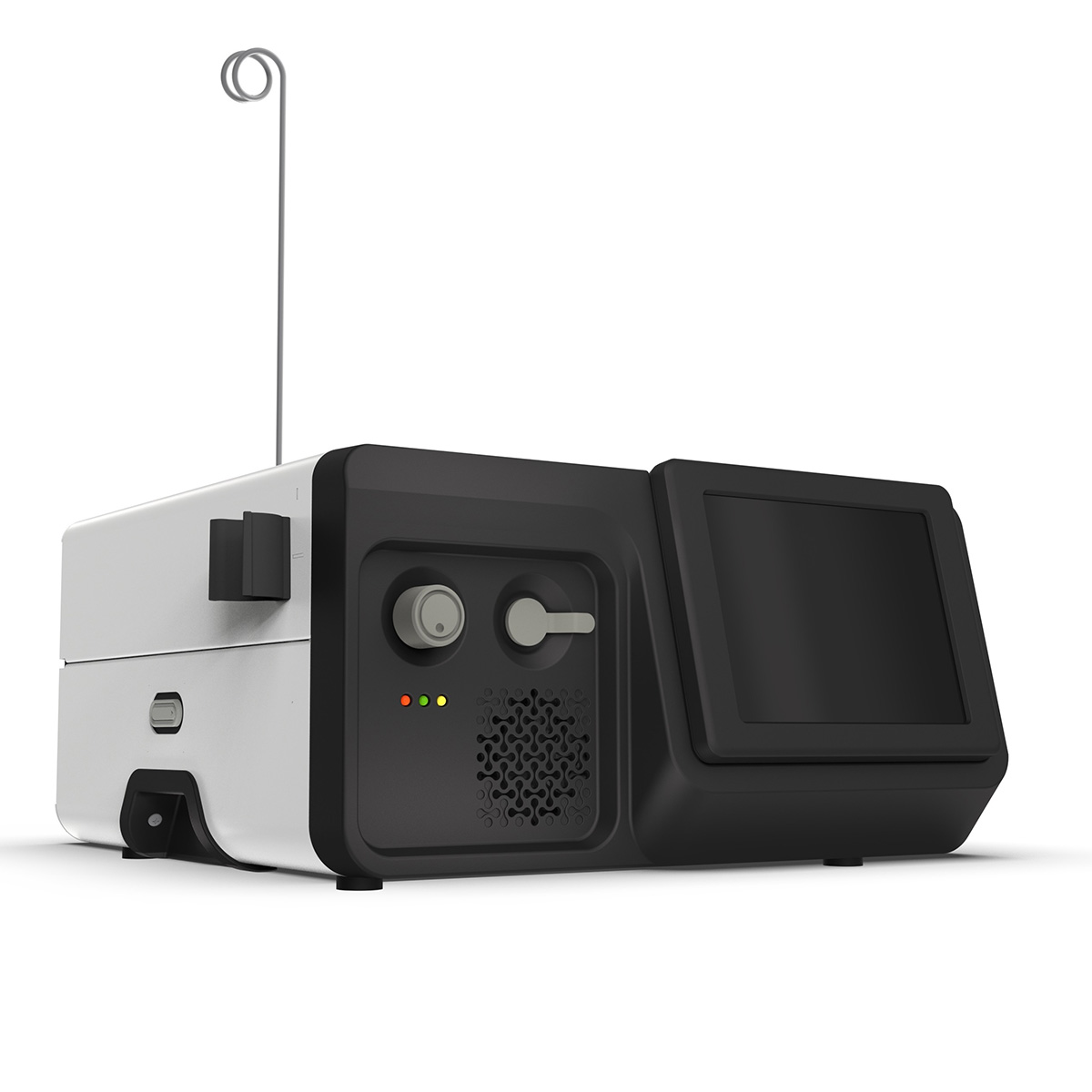

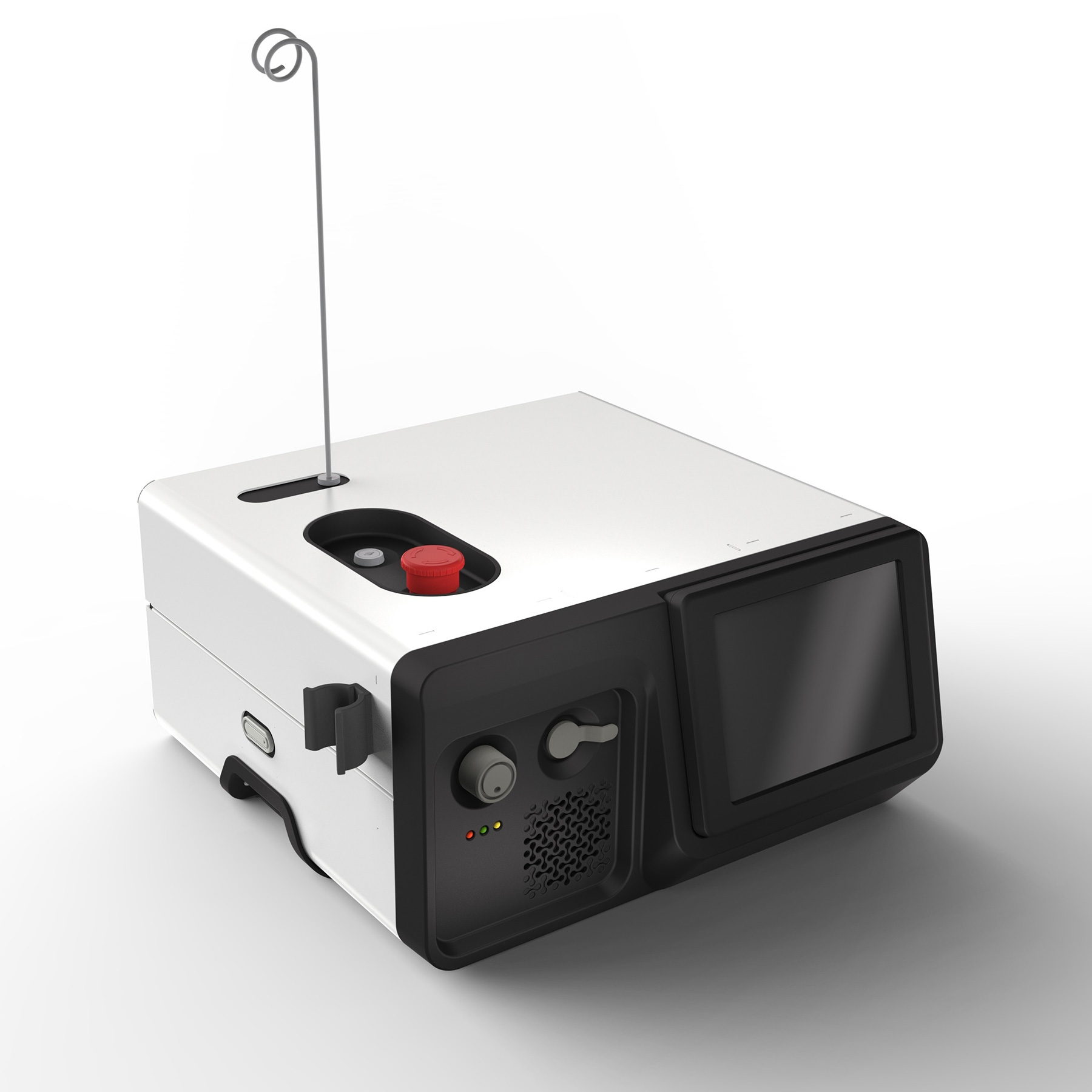

طراحی بدنه دستگاه دایود جراحی (Surgical Diode Laser) به‌عنوان یکی از تجهیزات حیاتی و پیشرفته در اتاق‌های عمل و کلینیک‌های تخصصی، نیازمند تلفیقی بی‌نقص از زیبایی‌شناسی بصری، دوام مکانیکی، ارگونومی کاربردی و دقت مهندسی است. در این پروژه، استودیو طراحی صنعتی ایکاس وظیفه خطیر خلق زبان فرمی، مهندسی پوسته خارجی، طراحی ساختار شیت‌متال و پلاستیک، و ارگونومی تعاملی دستگاه را بر عهده داشته است؛ در حالی که توسعه بخش‌های الکترونیک نوری (لیزر دایود)، منابع تغذیه پرقدرت، مدارات خنک‌کننده و نرم‌افزار کنترلر توسط تیم تخصصی کارفرما توسعه یافته و به سرانجام رسیده است. هدف از این همکاری استراتژیک، خلق محصولی باکیفیت و استاندارد بود که ضمن پاسداشت ایمنی جراح و سهولت اپراتور، هویت بصری متمایزی را در بازار تجهیزات پزشکی ارائه دهد.

فرآیند توسعه این تجهیز پزشکی با تدوین بریف طراحی جامع آغاز شد؛ جایی که شرایط استرس‌زای اتاق عمل، نیاز به تمیزکاری مستمر با محلول‌های ضدعفونی‌کننده بیمارستانی و اهمیت دسترسی سریع به کلید قطع اضطراری (Emergency) مورد تحلیل و ارزیابی دقیق قرار گرفت. در فاز ایده‌پردازی و اسکچینگ، کانسپت‌های گوناگونی با تمرکز بر خطوط فرمی مینیمال، ساده و به‌دور از آشفتگی بصری بررسی شدند تا در نهایت فرمی نوآورانه و مدرن انتخاب شود که حس آرامش و اطمینان را به کادر درمان منتقل کند. پس از تثبیت کانسپت، مدلسازی سه‌بعدی دقیق قطعات آغاز گردید و با ساخت نمونه‌های اولیه و پرینت سه‌بعدی، زوایای دید نمایشگر، جانمایی کلیدها و راحتی دستگیره‌ها در مقیاس واقعی اعتبارسنجی شدند تا محصول پیش از ورود به فاز قالب‌سازی و تولید انبوه، به پایداری کامل برسد.

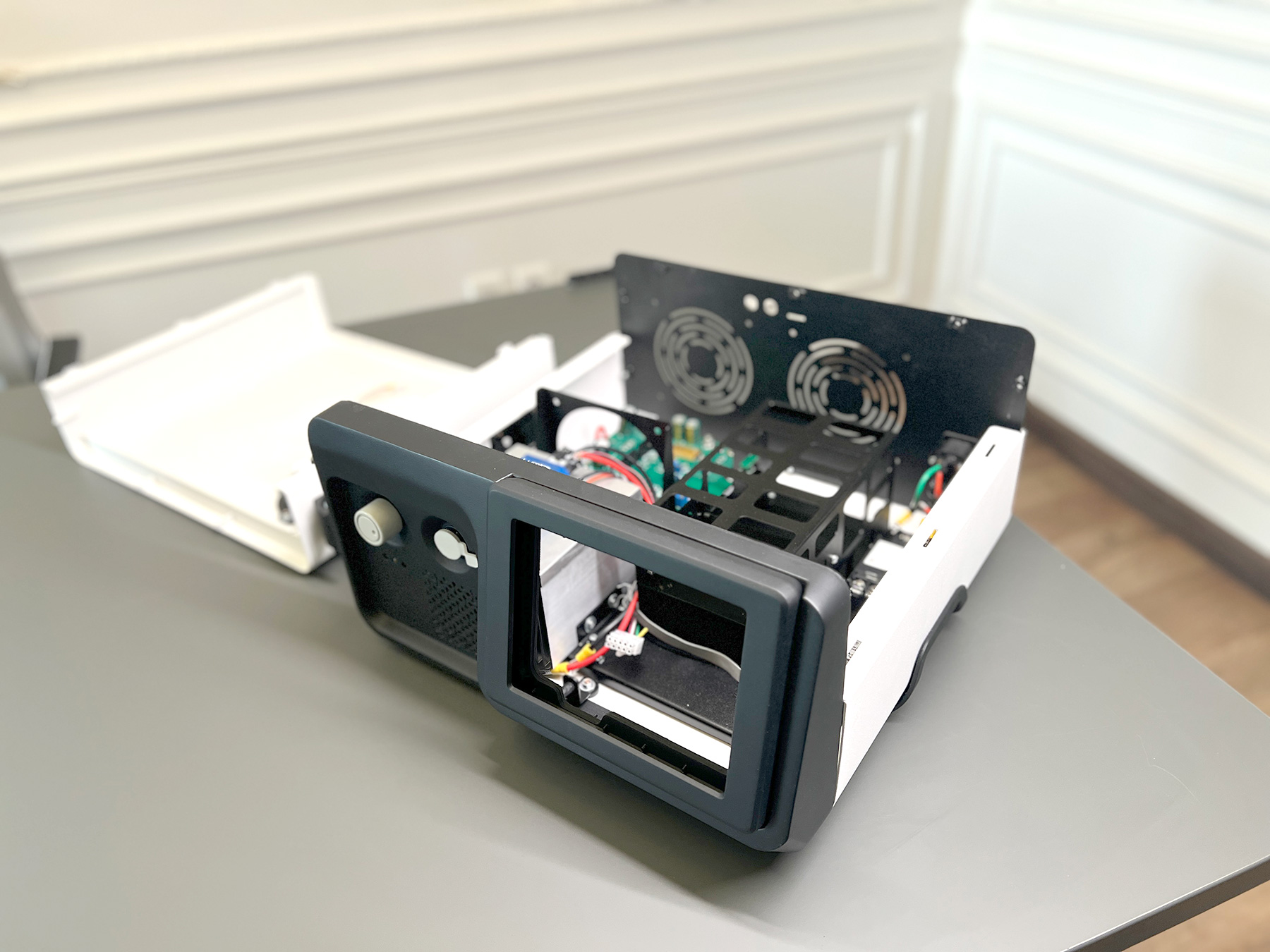

معماری ساختاری این دستگاه بر مبنای رویکرد ترکیبی ورق‌کاری فلزی و تزریق پلاستیک مهندسی شده شکل گرفته است. بخش عمده‌ی بدنه شامل شاسی اصلی و محفظه بزرگ‌تر و حجیم‌پشت دستگاه، از جنس فلز و با استفاده از فرآیند دقیق ورق‌کاری CNC و خم‌کاری دو تکه اصلی کاور توسعه یافته است تا فضای کافی و استحکام مکانیکی لازم برای استقرار بوردها، منابع تغذیه سنگین، فن‌های خنک‌کننده و متعلقات حرارتی فراهم شود. در مقابل، بخش جلویی دستگاه که نقطه اصلی تعامل، لمس و ارتباط حسی اپراتور و جراح با تجهیز است، به صورت یک پوسته پلاستیکی ارگونومیک طراحی شده است. این تفکیک هوشمندانه متریال، ضمن کاهش وزن کلی تجهیز، امکان ایجاد فرم‌های نرم، انحناهای دقیق و محل‌های یکپارچه برای جاگذاری نمایشگر، کلیدها و دستگیره‌ها را به اتمام رسانده است.

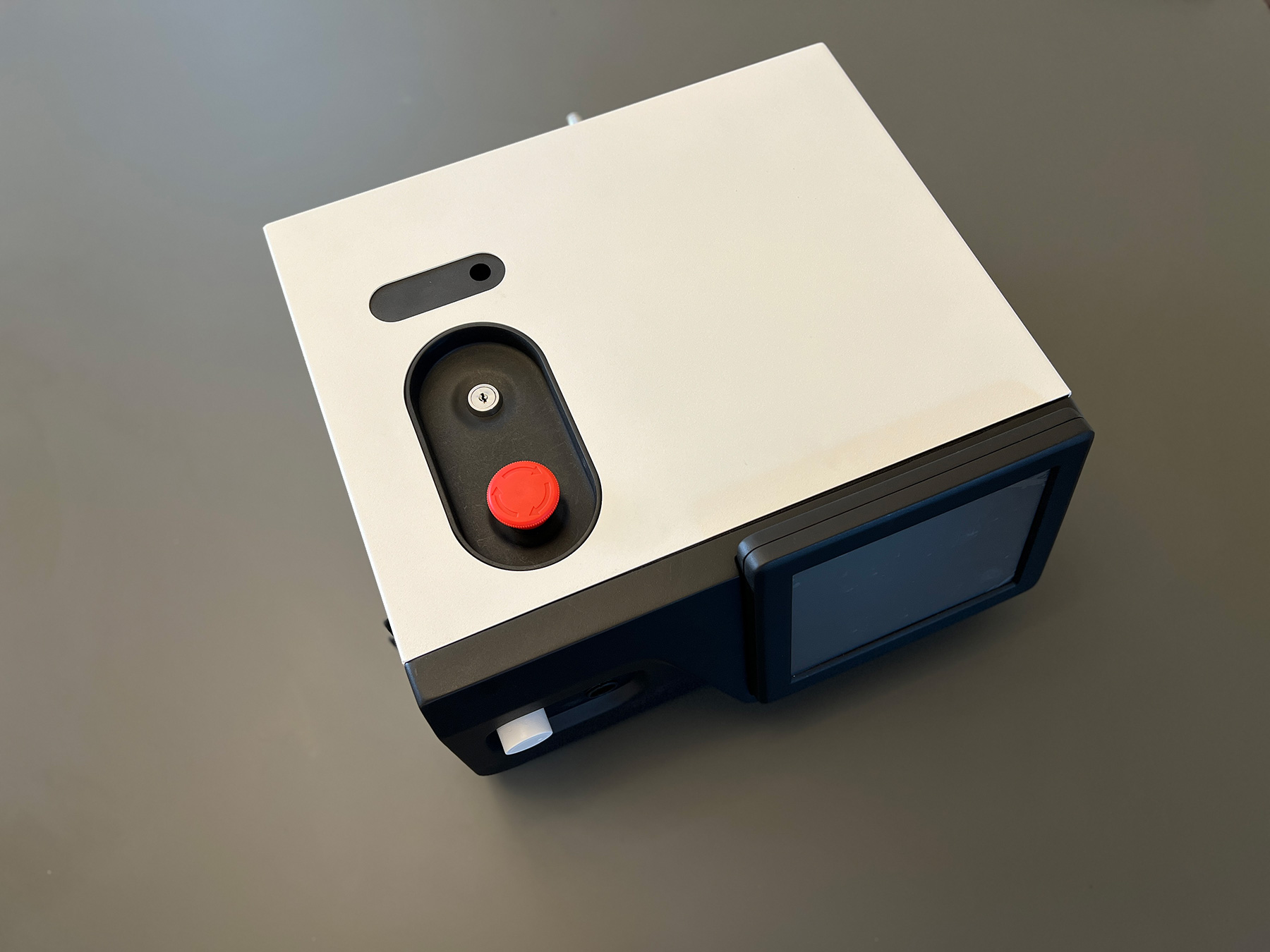

سناریوی استفاده و چیدمان المان‌های تعاملی با تمرکز شدید بر ارگونومی بالینی انجام شده است. زاویه دید نمایشگر لمسی و کنسول فرمان به گونه‌ای تنظیم شده است که پزشک در وضعیت‌های مختلف ایستاده یا نشسته در کنار تخت جراحی، تسلط کامل و بدون بازتاب نوری بر پارامترهای دستگاه داشته باشد. کلید قطع اضطراری (Emergency) در بالاترین نقطه بدنه و در دیدرس و دسترس فوری قرار گرفته تا در مواقع بحرانی، کادر درمان بتوانند در کسری از ثانیه جریان لیزر را متوقف کنند. همچنین، دستگیره‌های جانبی دستگاه با زاویه و عمق هندسی متناسبی طراحی شده‌اند تا بلند کردن و جابه‌جایی این تجهیز سنگین میان بخش‌های مختلف بیمارستان، بدون کوچک‌ترین فشار اضافی به دست اپراتور میسر گردد.
