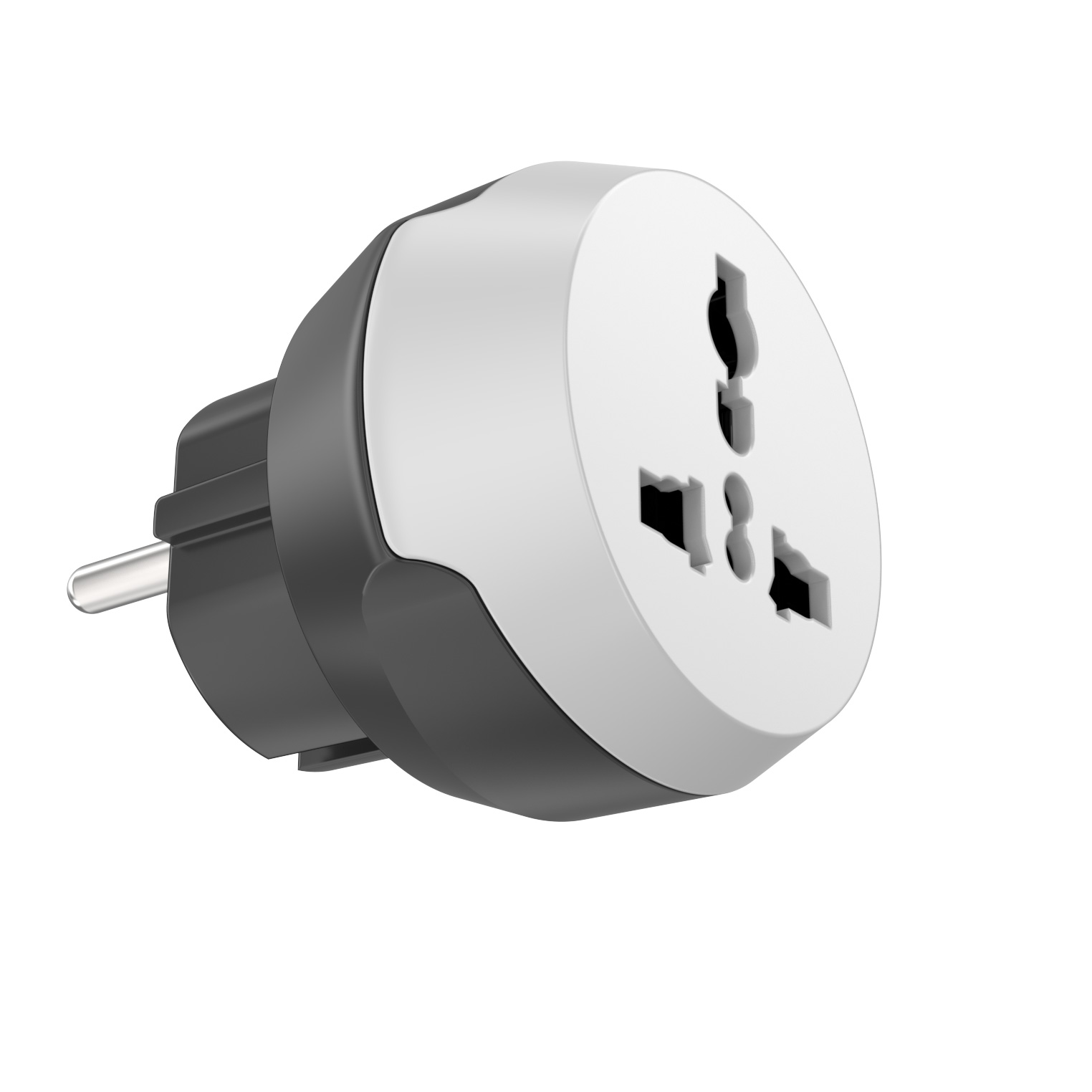

طراحی صنعتی محافظ برق تایمردار

طراحی تجهیزات الکتریکی خانگی و اداری به دلیل تماس مستقیم با ولتاژ شبکه شهری و کاربرد مداوم، فراتر از یک فرم‌پردازی ظاهری ساده بوده و مرز باریکی میان ایمنی الکتریکی، ارگونومی لمسی و جذابیت بصری است. در پروژه طراحی صنعتی محافظ برق تایمردار، تمرکز استودیو طراحی صنعتی ایکاس (Ekas Design Studio) بر خلق بدنه‌ای کامپکت، مدرن و منطبق بر اصول مهندسی تزریق پلاستیک و مونتاژ سریع (DFA) معطوف بوده است؛ در حالی که فرآیند توسعه بردهای الکترونیکی، حسگرهای نوسان ولتاژ و تایمر قطع و وصل مدار توسط تیم فنی کارفرما به انجام رسیده است. هدف ایکاس، تبدیل یک کالای صنعتی و معمولاً بدقواره به محصولی لوکس، ارگونومیک و متناسب با دکوراسیون مدرن امروزی بوده است.

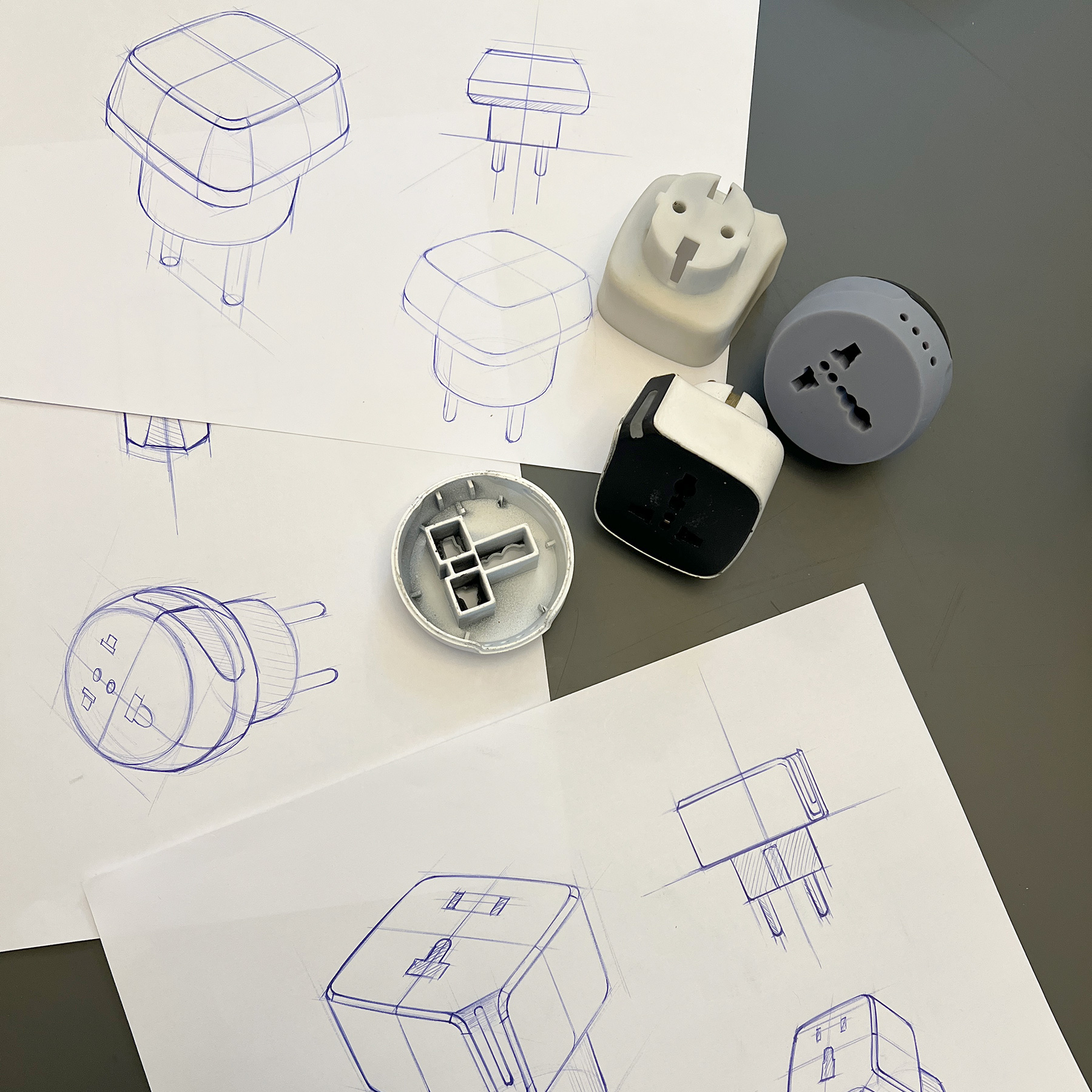

فرآیند طراحی صنعتی این محصول در استودیو ایکاس با تدوین دیزاین بریف و تحلیل ارگونومی دست هنگام اتصال و جداسازی دوشاخه از پریز آغاز گردید. به دلیل اصطکاک طبیعی پین‌ها و کشش مکانیکی هنگام خروج از پریز دیواری، بدنه محافظ‌های مرسوم معمولاً در دست کاربر لیز خورده یا جدا کردن آن‌ها دشوار است. برای رفع این چالش، فرم پیرامونی پوسته با فرورفتگی‌ها و گریپ‌های ارگونومیک جانبی شکل گرفت تا کاربر بتواند با تسلط کامل انگشتان و بدون اعمال نیروی نامتعادل، دستگاه را از پریز جدا کند. از سوی دیگر، فرم چندوجهی یونیورسال در بخش پیشانی به نحوی مهندسی شد که از انواع دوشاخه‌های دوشاخه معمولی، ارت‌دار و تبدیل‌های سه‌شاخه بدون لقی پشتیبانی نماید.

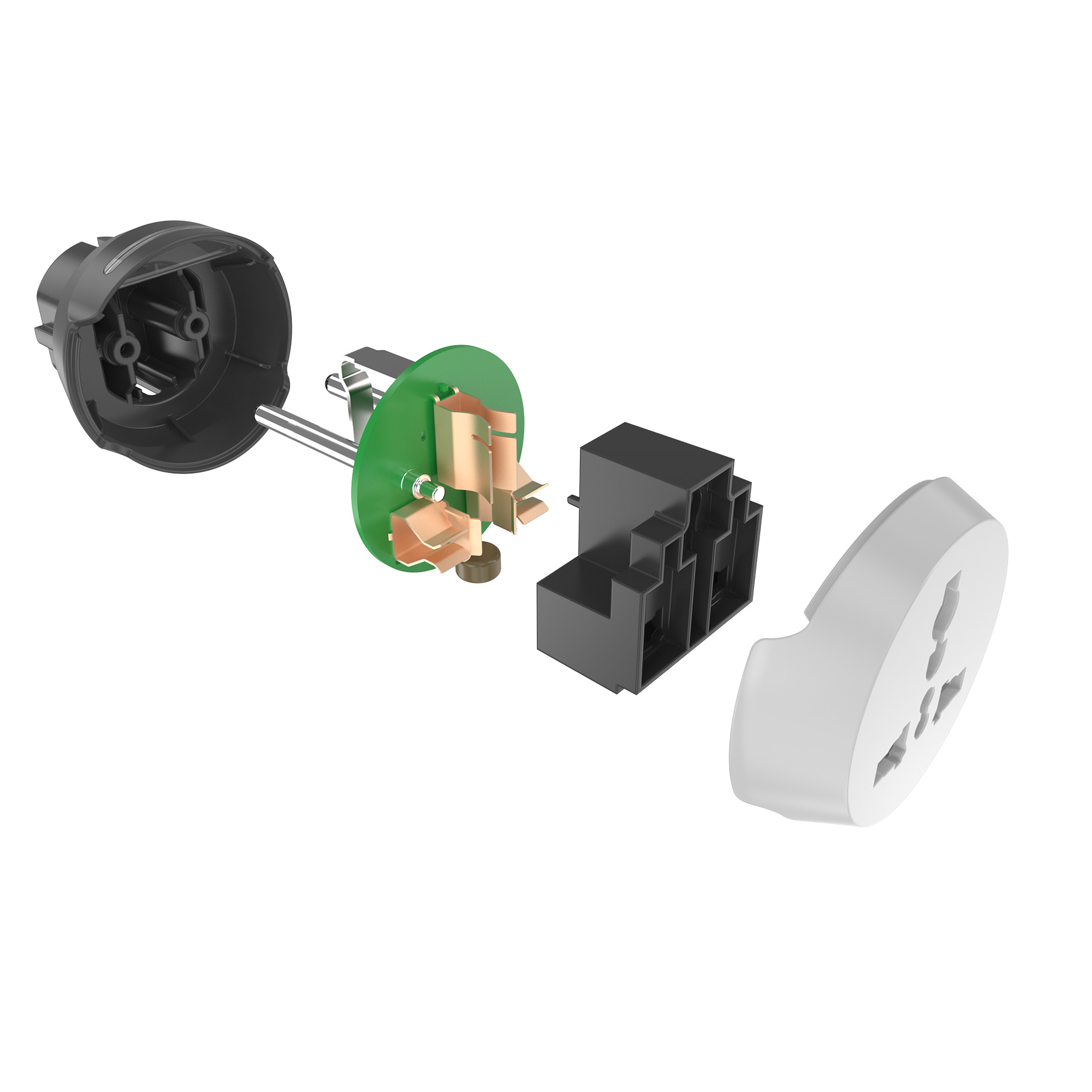

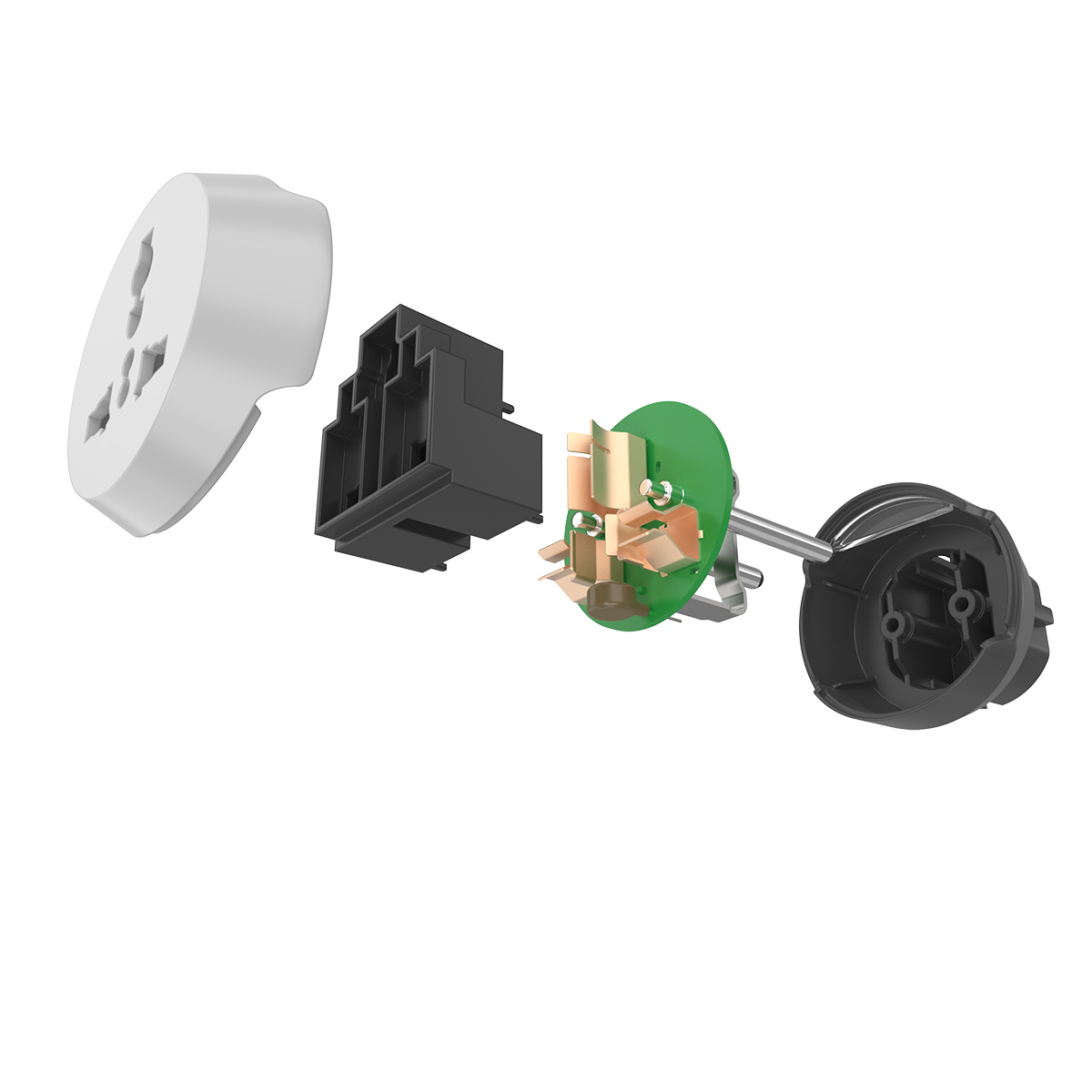

در معماری داخلی و لایه‌بندی قطعات پلاستیکی، مهندسی پکیجینگ محصول بر مبنای تقسیم‌بندی قطعات به پوسته جلویی دورنگ، شاسی نگهدارنده مکانیزم سوکت، برد الکترونیکی دایره‌ای و کاور پشتی نری ارت‌دار پایه‌گذاری شد. استودیو ایکاس با بازطراحی ساختار داخلی، نقاط عبور پین‌ها و نحوه نشستن برد روی شاسی را به شکلی سامان‌دهی کرد که مونتاژ نهایی در خط تولید با حداقل پیچ، به صورت پوکایوکه (Poka-Yoke – عدم امکان مونتاژ اشتباه) و با بالاترین سرعت انجام پذیرد. خطوط جدایش قالب (Parting Lines) و شیب‌های خروج از قالب (Draft Angles) نیز به گونه‌ای ظریف هدایت شدند تا رد فلاشینگ یا اعوجاج روی سطوح ظاهری به صفر برسد.

یکی از وجوه برجسته هویت بصری این محصول، طراحی نوار نوری وضعیت تایمر و نوسان (Status Lightguide) به شکل یک کمان ملایم روی بدنه است. این لایت‌گاید منحنی، علاوه بر نمایش واضح وضعیت عملکرد مدار (حالت تایمر، ولتاژ عادی و قطع محافظ)، نقش یک امضای بصری متمایز را بازی می‌کند که محصول را از نمونه‌های مکعبی و یکنواخت بازار تفکیک می‌نماید. ترکیب هوشمندانه پلاستیک مات با بافت ارگونومیک و لبه‌های پولیش‌خورده، همراه با تفکیک رنگی بخش جلویی و عقبی، محصولی چشم‌نواز خلق کرده که نه تنها از نظر مقاومت در برابر حرارت و اشتعال پلیمری استاندارد است، بلکه اعتباری دوچندان به سبد کالای کارفرما بخشیده است.
