# طراحی صنعتی بدنه دستگاه کمک‌تنفسی HFNC
طراحی صنعتی بدنه دستگاه کمک‌تنفسی HFNC نقشی بنیادین در کارآمدی فرآیندهای درمانی، ایمنی کادر درمان و ایجاد آرامش بصری در محیط‌های حساس بیمارستانی ایفا می‌کند. دستگاه‌های اکسیژن‌تراپی با جریان بالا به عنوان تجهیزات حیاتی در بخش‌های مراقبت ویژه، اورژانس و بخش‌های ریوی، نیازمند بدنه‌ای هستند که فراتر از یک پوشش ظاهری ساده عمل کند و الزامات فنی، بهداشتی و ارگونومیک را در بالاترین سطح ممکن پاسخ دهد. در پروژه توسعه این محصول، استودیو طراحی صنعتی ایکاس وظیفه خطیر خلق فرم، بازتعریف ارگونومی، مهندسی پلاستیک و طراحی ساختار بدنه و پوسته خارجی را بر عهده داشته است، در حالی که توسعه بخش‌های الکترونیک، سیستم‌های پنوماتیک، الگوریتم‌های درمانی و مدارات حرارتی توسط تیم تخصصی کارفرما به انجام رسیده است. این مرزبندی دقیق تخصصی به طراحان امکان داد تا تمام تمرکز خود را بر ارتقای تجربه کاربری کادر درمان و تضمین استانداردهای استریلیزاسیون معطوف کنند.

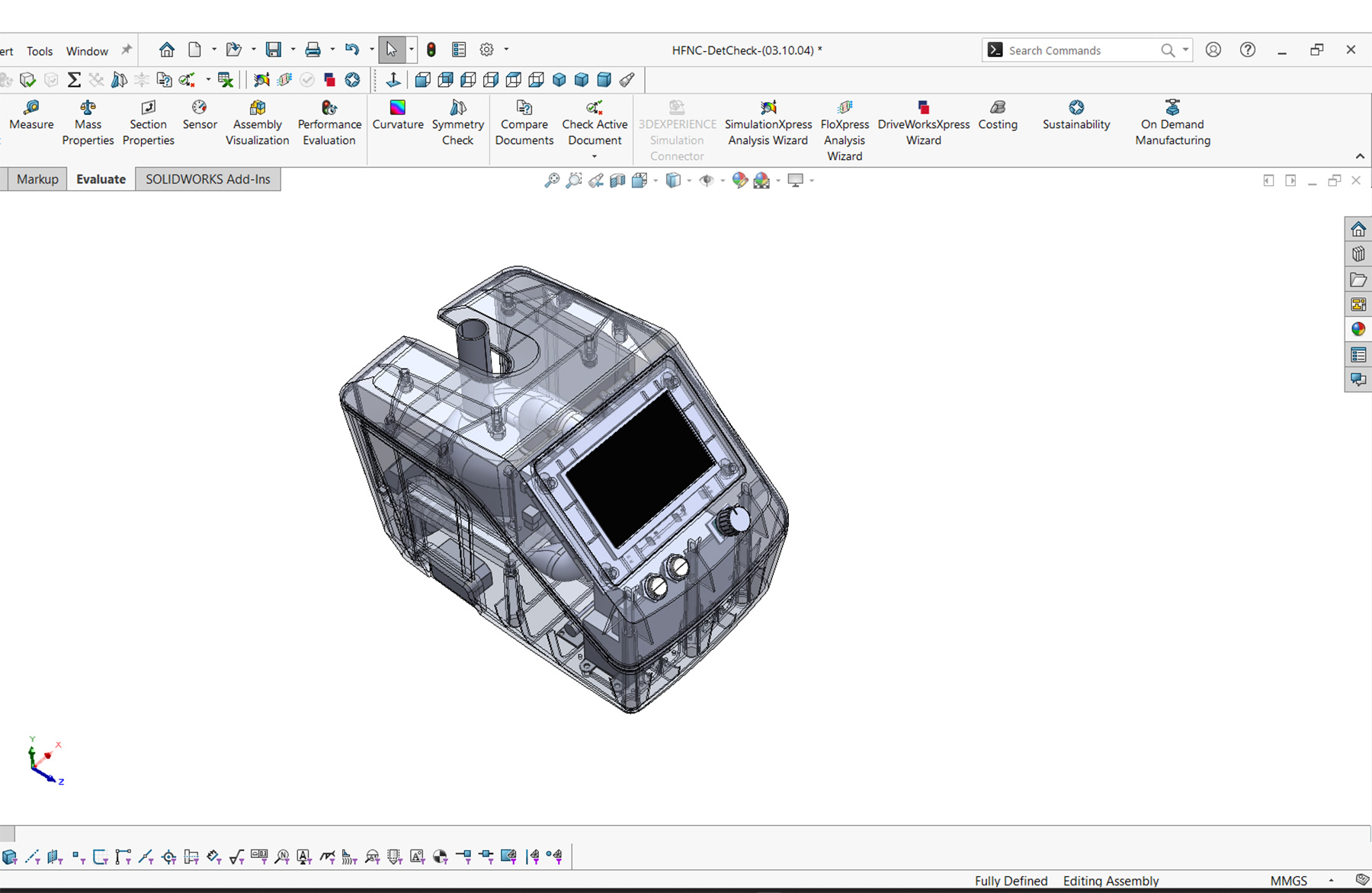

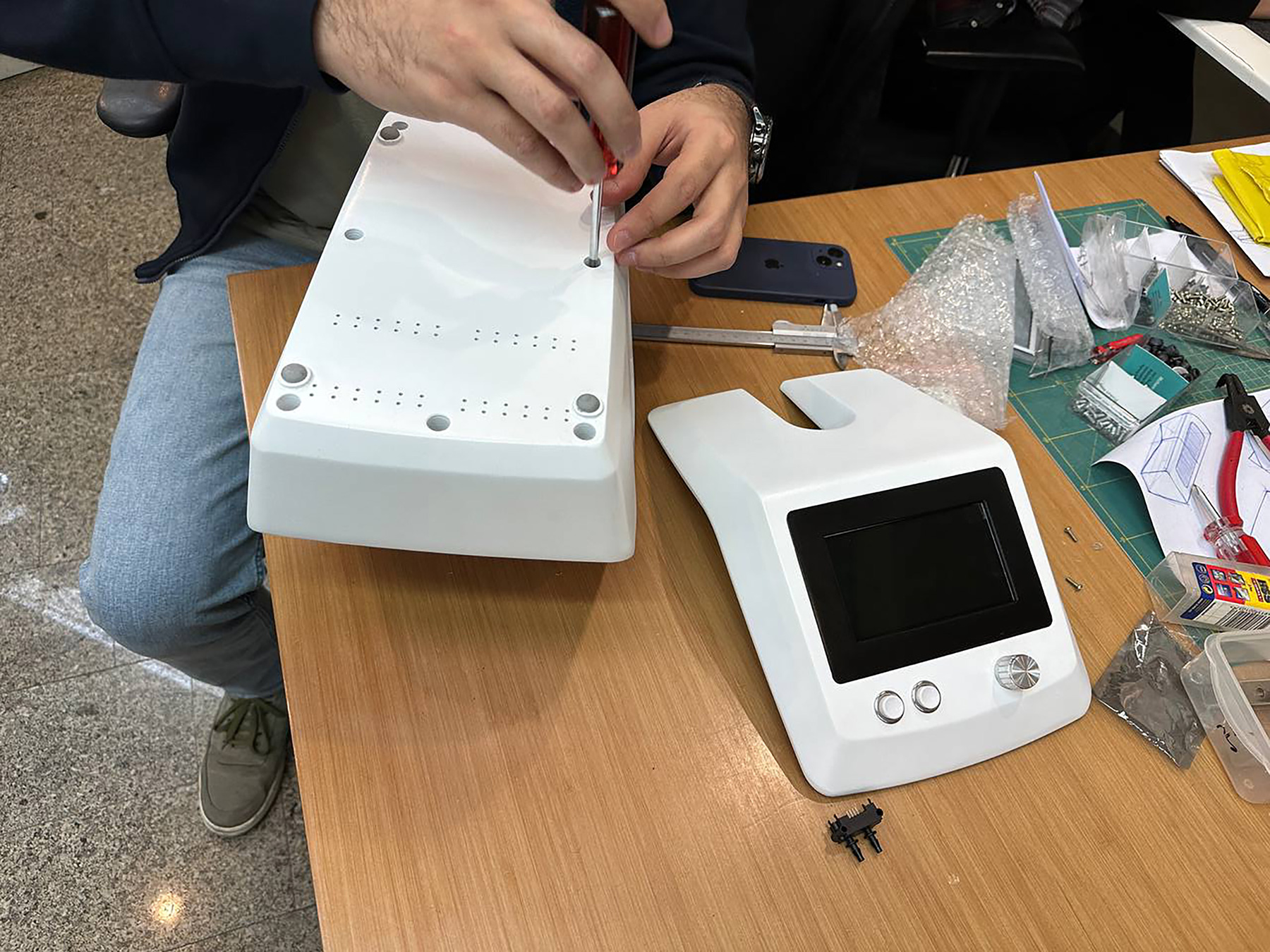

فرآیند خلق این محصول با تدوین بریف طراحی دقیق آغاز شد؛ سندی جامع که در آن تعاملات بالینی پرستاران، شرایط بحرانی بخش‌های مراقبت‌های ویژه، نیاز به تمیزکاری مداوم با الکل و ارتعاشات ناشی از توربین داخلی مورد بررسی قرار گرفت. بر اساس این نیازسنجی‌ها، فاز ایده‌پردازی و اسکچینگ دستی کلید خورد تا فرم‌هایی بررسی شوند که ضمن اشغال کمترین فضای ممکن روی ترالی‌های درمانی، دارای مرکز ثقل پایین و پایداری بالا باشند. پس از انتخاب کانسپت بهینه، فرآیند مدلسازی سه‌بعدی دقیق آغاز گردید تا تک‌تک جزئیات بدنه، زوایای دید نمایشگر و خطوط جدایش قالب‌گیری مهندسی شوند. به منظور ارزیابی لمسی و اعتبارسنجی ابعادی، نمونه‌سازی اولیه و پرینت سه‌بعدی قطعات صورت پذیرفت تا جانمایی دقیق نمایشگر، کلیدها، روتاری انکودر و بوردها در مقیاس واقعی تست شود. در نهایت، با تعامل مستمر با قالب‌ساز، زاویه‌های خروج از قالب، ضخامت دیواره‌ها و موقعیت پران‌ها بازبینی شدند تا محصول آماده ورود به فاز تولید صنعتی گردد.

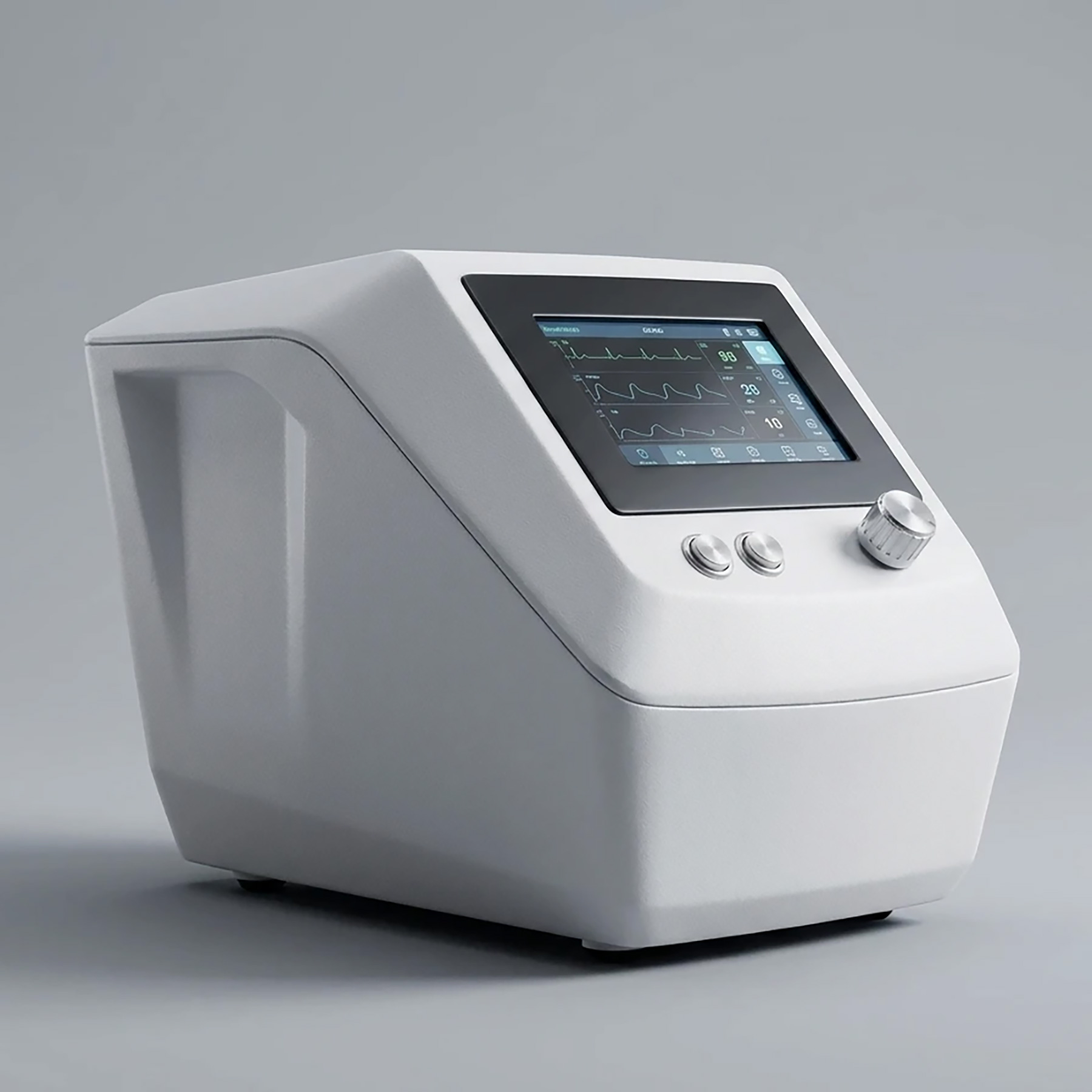

یکی از برجسته‌ترین نقاط قوت طراحی صنعتی بدنه دستگاه کمک‌تنفسی HFNC، معماری ارگونومیک پیشانی و کنسول فرمان آن است. نمایشگر لمسی این دستگاه روی سطحی زاویه‌دار تعبیه شده است که خط دید ایده‌آلی هم برای پزشک در حالت نشسته و هم برای پرستار در حالت ایستاده در کنار تخت بیمار فراهم می‌آورد. این شیب هوشمندانه مانع از بازتاب مستقیم نور چراغ‌های مهتابی و سقفی بیمارستان بر روی صفحه نمایش می‌شود و خوانایی علائم حیاتی و پارامترهای تنفسی را در هر موقعیتی تضمین می‌کند. در کنار صفحه نمایش لمسی، استفاده ترکیبی از دو کلید فشاری فیزیکی با فیدبک لمسی برجسته و یک ناب روتاری انکودر با بافت دقیق، به کادر درمان این امکان را می‌دهد که حتی در شرایط اضطراری و با دستکش‌های لاتکس، به سرعت و بدون کوچک‌ترین لغزشی به تنظیم دقیق دبی هوا و درجه حرارت بپردازند.
در بخش بالایی بدنه، طراحی یک شکاف مقعر عمیق و یکپارچه به عنوان جایگاه اتصال لوله تنفسی و اتصالات سیم‌کشی حرارتی در نظر گرفته شده است. این فرورفتگی ساختاریافته علاوه بر محافظت فیزیکی از کانکتورهای حساس در برابر ضربه و آسیب‌های محیطی، به عنوان یک مهارکننده موثر گشتاور عمل می‌کند و نیروی کشش مداوم لوله خرطومی سنگین را مهار می‌سازد تا از افتادن یا واژگونی ناگهانی دستگاه جلوگیری شود. دیواره‌های جانبی بدنه نیز دارای فرورفتگیهای فرمی هدفمندی هستند که علاوه بر ایفای نقش به عنوان دستگیره‌های ارگونومیک برای حمل و جابه‌جایی سریع میان بخش‌های بیمارستان، ممان اینرسی پوسته را به شکل چشمگیری افزایش داده و مقاومت مکانیکی دستگاه را در برابر فشارهای جانبی تقویت کرده‌اند.

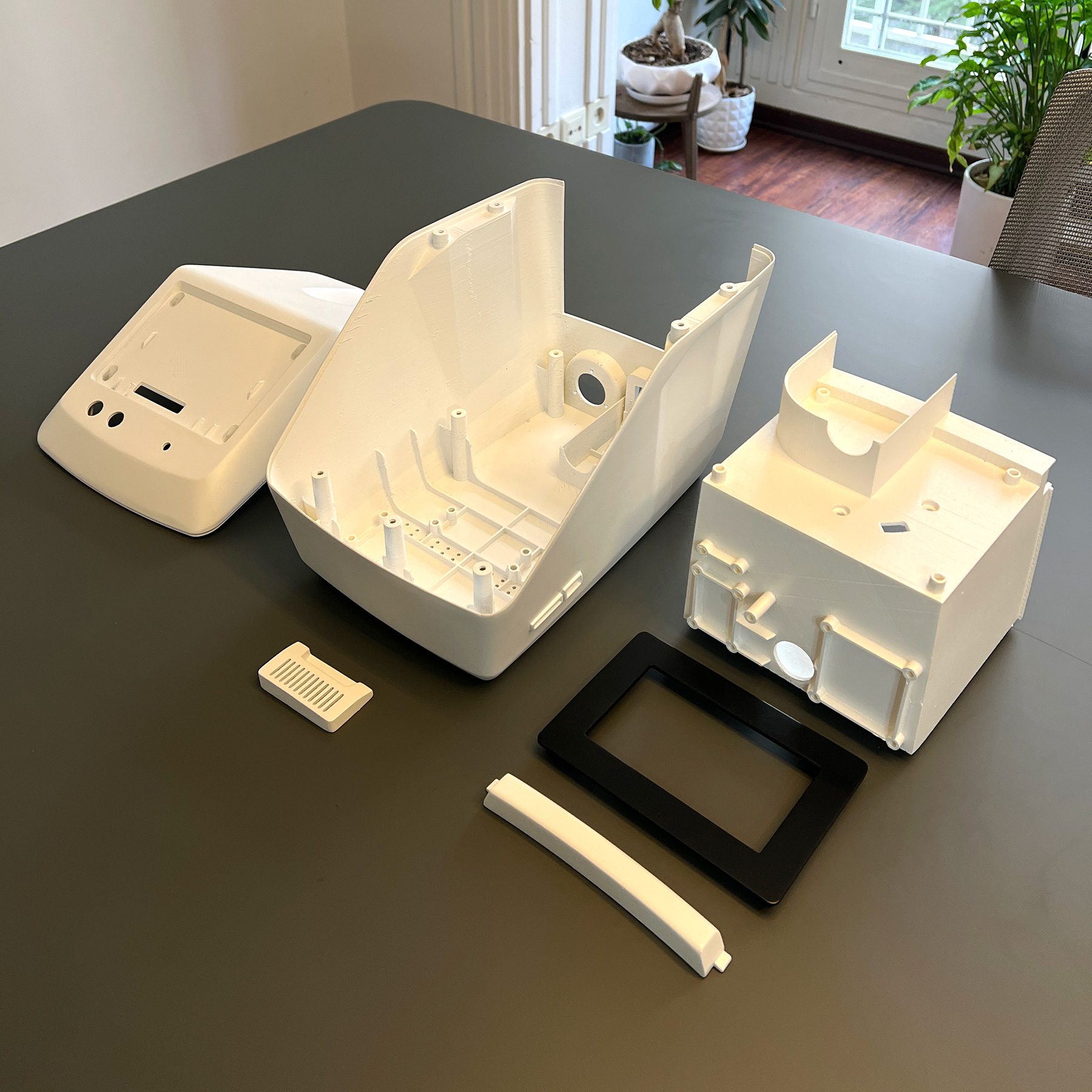

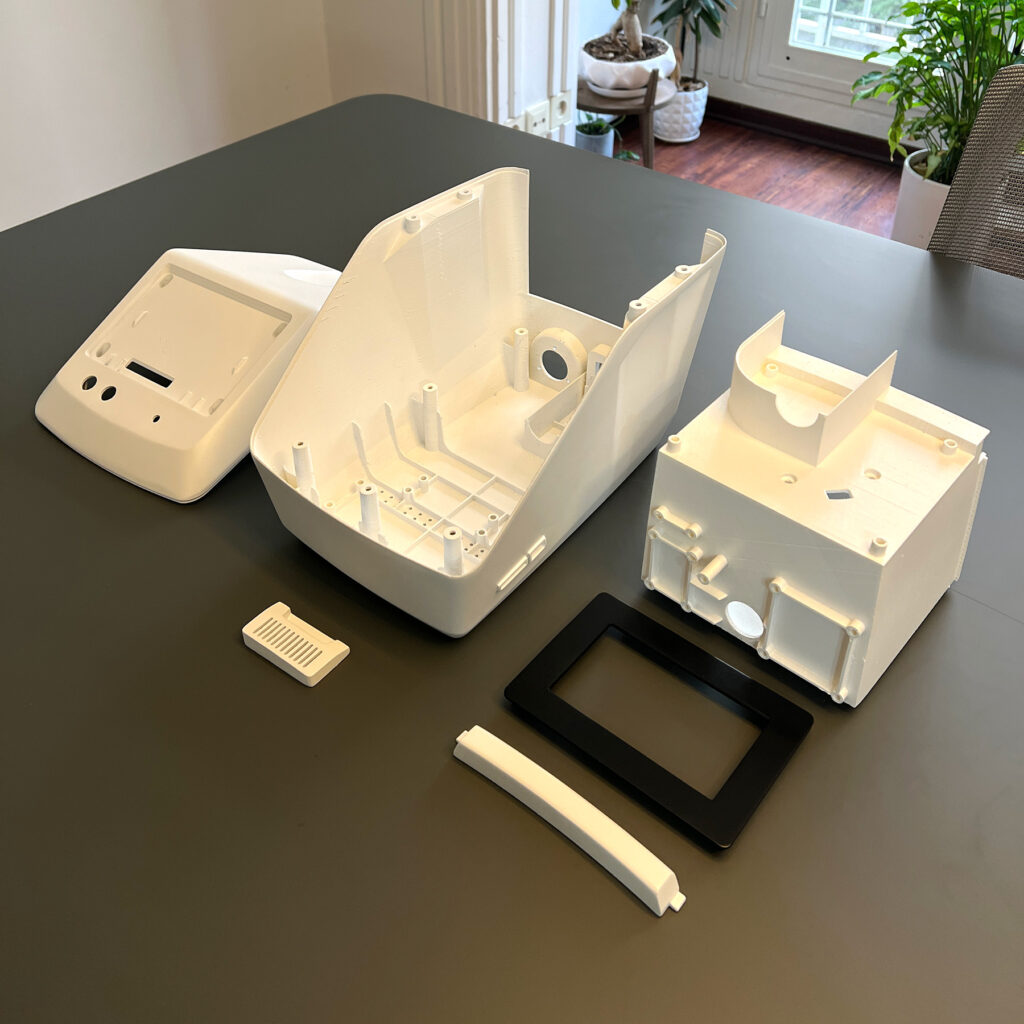

از دیدگاه مهندسی مونتاژ و ساخت، طراحی صنعتی بدنه دستگاه کمک‌تنفسی HFNC بر پایه رویکرد طراحی برای مونتاژ آسان توسعه یافته است. بدنه محصول از ساختار دو تکه صدفی شامل پوسته فوقانی کنسول و شاسی مستحکم زیرین تشکیل شده است که با استفاده از پین‌ها و نشیمن‌های راهنمای ضدخطا، امکان مونتاژ سریع، دقیق و بدون خطا را در خط تولید فراهم می‌سازد. شبکه‌های عبور هوا و خنک‌کاری بوردها به شکلی هوشمندانه در کف شاسی زیرین دستگاه جانمایی شده‌اند تا ضمن گردش پیوسته هوا، از ورود تصادفی مایعات درمانی و دارویی ریخته‌شده از بالا به مدارات الکترونیکی جلوگیری شود. همچنین، پایه‌های لاستیکی ضدلغزش و جاذب ارتعاش در فرورفتگیهای زیرین دستگاه تعبیه شده‌اند تا صدای توربین را جذب کرده و ارتعاشات دستگاه را روی سطوح میز به صفر برسانند.
در انتخاب متریال و فینیشینگ سطحی، استفاده از پلیمر ضدحریق و گرید پزشکی با بافت مات بسیار نرم در دستور کار قرار گرفت. این بافت مات ویژه، علاوه بر جلوگیری از باقی ماندن اثر انگشت و آلودگی، مقاومت بسیار بالایی در برابر مواد شوینده قوی بیمارستانی، الکل‌های ضدعفونی‌کننده و پرتوی فرابنفش از خود نشان می‌دهد. طراحی سطوح پیوسته، ملایم و فاقد درزهای تیز، فرآیند نظافت روزانه را برای پرسنل بخش درمان تسهیل کرده و دستگاه را کاملا منطبق بر استانداردهای پیشگیری از عفونت‌های بیمارستانی می‌سازد. زبان بصری مدرن و رنگ سفید خالص دستگاه، حسی از آرامش، پاکیزگی و اعتماد را به فضای درمانی منتقل می‌کند و آن را به محصولی متمایز در بازارهای داخلی و منطقه‌ای بدل می‌سازد.
