طراحی بدنه پرینتر سه بعدی صنعتی

طراحی بدنه پرینتر سه بعدی صنعتی یکی از تخصصی حوزه‌های مهندسی محصول در صنعت ساخت افزایشی است؛ چرا که کاور و استراکچر دستگاه باید در کنار زیبایی‌شناسی، پاسخگوی ایمنی کارگاهی، ارگونومی اپراتور و شرایط سخت محیط تولید باشد. استودیو طراحی صنعتی ایکاس (Ekas Design Studio) در پروژه طراحی بدنه پرینتر سه بعدی صنعتی گرانولی با حجم چاپ یک متر مکعب (۱ در ۱ در ۱ متر)، تمرکز خود را بر طراحی استراکچر فلزی، کاورهای شیت‌متال و مهندسی دسترسی‌پذیری گذاشته است؛ در حالی که کلیه فرآیندهای فنی، سیستم‌های حرکتی، بخش الکترونیک و مکانیسم تزریق گرانول توسط تیم متخصص شرکت سیزان توسعه یافته است. هدف ایکاس در این همکاری، خلق پوسته‌ای مستحکم و بادوام بود که پکیج فنی پیشرفته این دستگاه عظیم‌الجثه را در بر گیرد.

چرایی طراحی بدنه پرینتر سه بعدی صنعتی از منظر شیت‌متال

فرآیند طراحی بدنه در استودیو ایکاس از تحلیل دقیق ابعاد سازه، مسیرهای تردد کارگاهی و چالش‌های لجستیکی دستگاهی با این ابعاد آغاز شد. با توجه به وزن نهایی بالای دستگاه و نیاز به جابه‌جایی در سالن‌های تولیدی، استراکچر فلزی پایینی بر اساس اصول مهندسی شیت‌متال به نحوی تقویت شد که حمل ایمن از طریق شاخک‌های لیفتراک و قلاب‌های جرثقیل سقفی، بدون هیچ‌گونه دفرمه‌شدن کاورها ممکن باشد. این رویکرد ساختاری، دوام پوسته فلزی را در برابر فشارهای دینامیکی و جابه‌جایی‌های مکرر محیط‌های صنعتی تضمین می‌کند.

تفکیک زون‌های دسترسی در طراحی بدنه پرینتر سه بعدی صنعتی

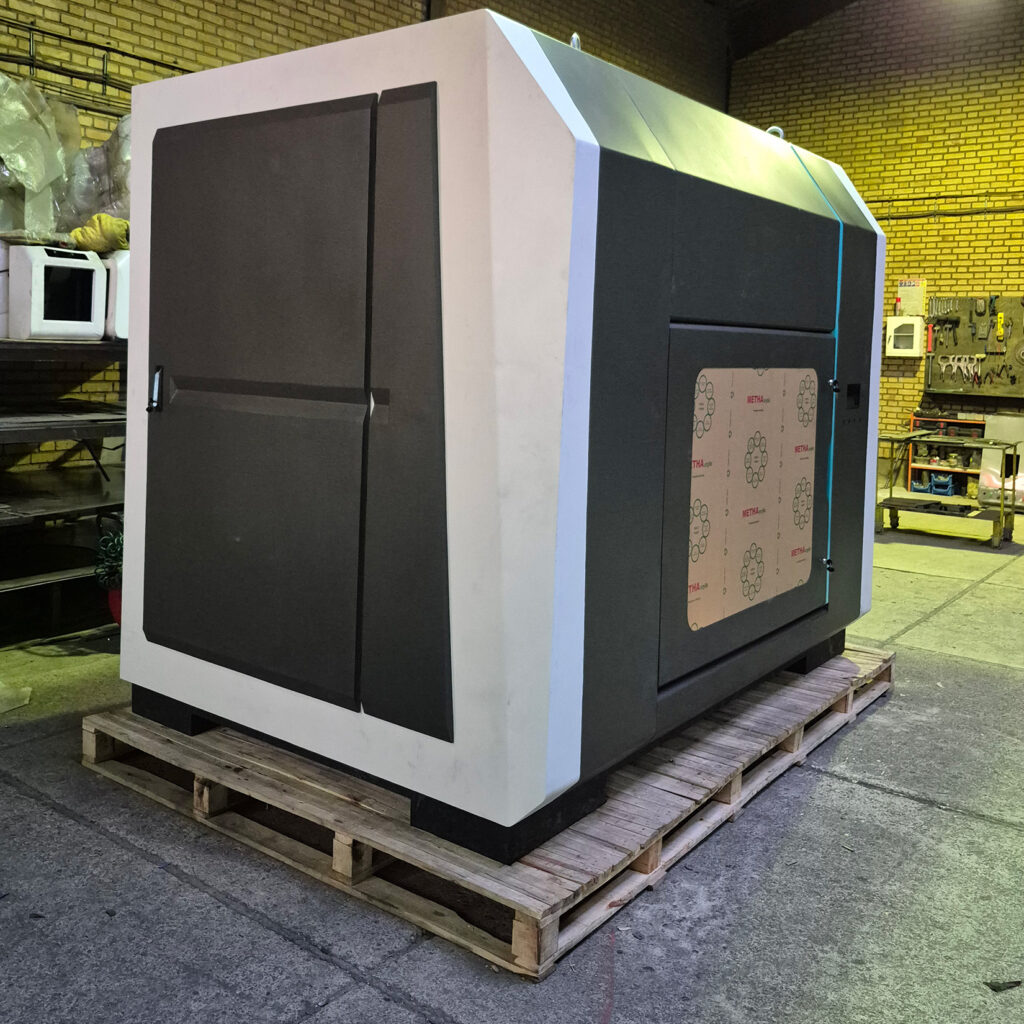

یکی از محوری‌ترین راهکارهای ایکاس در مهندسی بدنه، تفکیک هوشمندانه مسیرهای بازشو و زون‌های دسترسی اپراتور و تکنسین بود. درب‌های جانبی سمت راست منحصراً برای دسترسی به محفظه بردهای الکترونیک جانمایی شدند و در سمت چپ، درب‌های اختصاصی برای دسترسی مستقیم و بدون مانع به مخزن شارژ گرانول تعبیه گردید. در نمای پشتی نیز پنل بازشوی عریضی برای دسترسی جامع تکنسین‌ها به امور تعمیرات و نگهداری در نظر گرفته شد تا سرویس دستگاه بدون ایجاد اختلال در سایر جبهه‌ها و با سرعت بالا انجام گیرد.

کاپوت جک‌دار، کاور مغناطیسی نازل و پنجره پلی‌کربنات

در نمای بالایی بدنه که دسترسی به هد و نازل گرانول قرار دارد، کاپوتی مجهز به جک‌های گازی طراحی شد تا باز و بسته شدن این درب فلزی بزرگ به نرمی و با کمترین نیروی دست صورت گیرد. همچنین برای محافظت از نازل حساس در برابر ضربات کارگاهی، کاوری تمام‌فلزی مجهز به قفل مگنتی پایدار طراحی شد که جدا شدن سریع و بدون آچار را جهت نظافت دوره‌ای میسر می‌سازد. از سوی دیگر، برای کاهش اتلاف دمای محفظه یک متر مکعبی و بی‌نیازی از باز کردن مکرر درب در ساعات طولانی چاپ، دریچه‌ای بزرگ از جنس پلی‌کربنات نشکن روی درب اصلی تعبیه شد تا پایش چشمی فرآیند چاپ به بهترین شکل انجام پذیرد.

ارگونومی پنل کاربری

در بخش تعامل با کاربر، تمامی عناصر کنترلی شامل قاب مانیتور لمسی، کلیدهای کنترل وضعیت، دکمه قطع اضطراری و سوکت‌های ورودی در جبهه جلویی دستگاه و در ارتفاع ارگونومیک دست اپراتور سازمان‌دهی شد. نتیجه این پروژه طراحی بدنه پرینتر سه بعدی صنعتی، پوسته‌ای یکپارچه و باوقار است که با تکنیک‌های برش لیزر و خمکاری دقیق فرم‌دهی شده و بدون دخالت در مکانیزم‌های داخلی، پلتفرم فنی شرکت سیزان را به محصولی استاندارد، ایمن و آماده بهره‌برداری در صنایع سنگین تبدیل کرده است. برای مشاهده نمونه‌کارهای دیگر در حوزه طراحی بدنه تجهیزات صنعتی، صفحه نمونه‌کارهای استودیو ایکاس را ببینید.
